MU-0808 8 × 8 матритсаи аудио рақамӣ

FHBAVTEC MU-0808 8×8 Digital Audio Matrix як протсессори дараҷаи 8×8 матритсаи аудиоии рақамӣ мебошад, ки барои масири мураккаби сигнал, омехтакунии дақиқ ва коркарди пешрафтаи динамикӣ дар муҳити касбии AV таҳия шудааст. Бо муҳаррики стандартии ADI SHARC 21489 DSP кор мекунад, ки дар SIMD 450 МГс кор мекунад, MU‑0808 иҷрои аудиои ултра пасти таъхир ва садоқатмандии садоро дар утоқҳои шӯроҳои корпоративӣ, аудиторияҳои таҳсилоти олӣ, иншооти давлатӣ ва ҷойҳои чорабиниҳои бисёрфунксионалӣ таъмин мекунад.

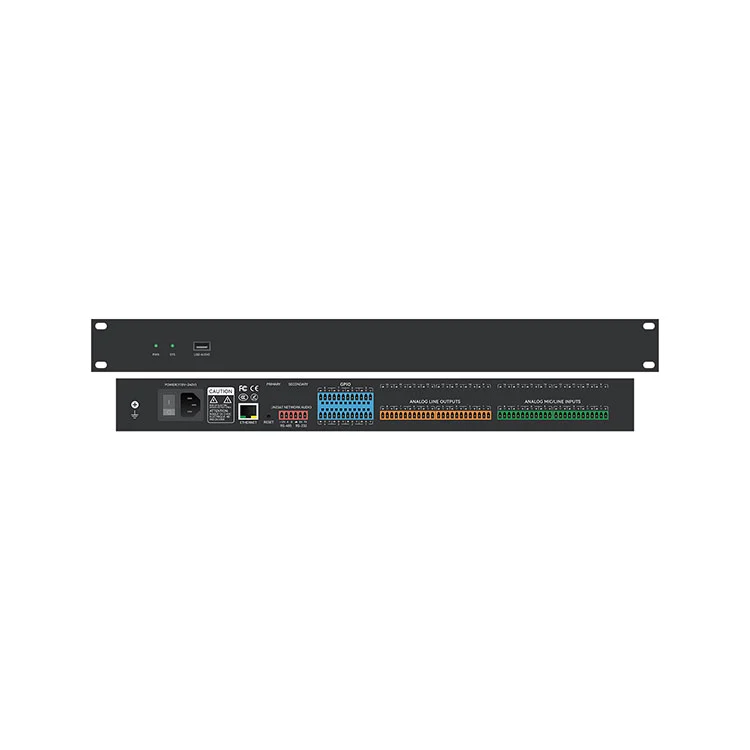

MU‑0808 дар шасси пӯлоди паймоне 1U ҷойгир карда шудааст, ки алгоритмҳои асосии аудиои DSP-ро муттаҳид мекунад, аз ҷумла бекоркунии акустикии акустикӣ (AEC), рафъи аксуламали мутобиқшавӣ (AFC), назорати садои фаъол (ANC), фоидаи мубодилаи автоматӣ, ParametricQres/DSP, DSP. Масири матритса. Бо интерфейсҳои назорати бисёрпротоколӣ, аз ҷумла Ethernet (TCP/IP), RS232, RS485 ва портҳои мантиқии GPIO танзимшаванда, MU‑0808 қобилияти ҳамгироии бефосиларо барои системаҳои муосири AV таъмин мекунад.

Хусусиятҳои асосӣ

• 8 вуруди аналогӣ ва 8 баромади аналогӣ:Пайвасткунакҳои терминали мутавозиншудаи Phoenix, ки сигналҳои хат/микрофонро бо назорати инфиродӣ дастгирӣ мекунанд.

•ADI SHARC 21489 DSP меъморӣ:Протсессори баландсифати 450 МГс SIMD бо алгоритмҳои пуршиддати аудиоии вақти воқеӣ коркард мекунад.

•Ҳалли про-аудио:24-бит / 48 кГц суръати намунагирии рақамӣ, ки табдили шаффофи аудио ва диапазони динамикиро таъмин мекунад.

• Бекоркунии аксҳои акустикӣ (AEC):Алгоритми аз ҷониби сахтафзор суръатёфтаи AEC аксуламали акустикӣ ва аксҳои садои дурдастро ҳангоми конфронсҳои видеоии дурдаст нест мекунад.

• Назорати автоматии бозгашт (AFC):Алгоритми филтркунии динамикӣ дар вақти воқеӣ аксуламали акустикиро (нола) муайян ва пахш мекунад.

• Назорати садои фаъол (ANC) ва омехтаи худкор:Коҳиши садои замина бо омехтакунии автоматии фоида барои мубодила барои идоракунии бисёр микрофон.

• EQ ва динамикаи ҳамаҷониба:Параметрии бисёрҷабҳаи EQ (PEQ), EQ графикӣ, филтрҳои баландгузар/паст, васеъкунанда, компрессор, маҳдудкунанда ва дарвозаи динамикии садо.

• Масири матритса ва таъхири канал:Таъиноти худсаронаи сигнал ва омехта кардани 8 × 8 нуқтаҳо бо таъхири танзимшавандаи то 1200 мс дар як канал.

• Интерфейси Синфи аудиои USB:Интерфейси аудиои USB-и 1-дар/1-барори бе ронанда барои ҳамгироии бефосила бо платформаҳои soft-codec (Zoom, Microsoft Teams, Webex).

• Интегратсияи танзимшавандаи GPIO:8 бандарҳои барномарезишавандаи таъиноти умумӣ/баромад барои мантиқи гузариш, ба ёд овардани саҳна ва хомӯш кардани ҳолати фавқулодда.

• Назорати системаи чандир:Дастгирии фармонҳои дуҷониба тавассути Ethernet, RS232 ва RS485 барои системаҳои идоракунии тарафи сеюм ва автоматикунонии пайгирии камера.

• Муҳофизати рафҳои 1U:Тарҳи стандартии 19-дюймаи 1U барои ҷойгиркунии бефосилаи рафҳо.

Коркарди асосии DSP

Матритсаи Digital Audio MU-0808 8×8 меъмории матритсаи DSP-и интуитивӣ ва фасеҳро фароҳам меорад, ки ба интеграторҳои система имкон медиҳад, ки занҷирҳои коркарди сигналро мувофиқи талаботи акустикии мушаххаси макон танзим кунанд:

• AEC (Cancellation Echo Acoustic): Бекоркунии акси садои баландсифат барои конфронси интерактивии пурраи дуплекс оптимизатсия карда шуда, пешгирии фикру мулоҳизаҳои баландгӯякҳои дурдаст.

• AFC (Масъулкунии бозгашти мутобиқшавӣ): Муайянкунии аксуламали воқеӣ ва филтри басомади мутобиқшавӣ барои нигоҳ доштани ҳадди аксар фоидаи система пеш аз бозгашт.

• Миксери худкор (алгоритми мубодилаи фоида): фоидаро дар каналҳои сершумори микрофонҳои фаъол ба таври худкор мувозинат мекунад, то афзоиши устувори система ва фаҳмо будани суханро нигоҳ дорад.

• Suite Equalization: Филтрҳои мустақили бисёрҷабҳаи PEQ, EQ Graphic, High-Pass, Low-Pass ва All-Pass барои танзими дақиқи баландгӯяк ва ислоҳи ҳуҷра.

• Suite Dynamics: васеъкунакҳои вуруд/баромад, компрессорҳо, маҳдудкунандаҳо, контроллерҳои диапазони динамикӣ ва дарвозаҳои садо барои идоракунии утоқи болоӣ.

• Масири матритсавӣ ва ҳамоҳангсозии матритса: Таъиноти байни нуқтаҳо бо назорати фаза, трими фоида ва ҳамоҳангсозии таъхири рақамӣ то 1200 мс дар як хати баромад.

Назорат ва ҳамгироии система

MU-0808 8×8 Digital Audio Matrix, ки барои тарҳҳои касбии системаи AV таҳия шудааст, имконоти боэътимоди пайвастшавӣ ва идоракуниро пешниҳод мекунад:

• Нармафзори идоракунии компютер: Нармафзори махсуси Windows GUI имкон медиҳад, ки дар вақти воқеӣ конфигуратсияи визуалии занҷирҳои DSP, матритсаҳои масир, хатҳои посухи EQ ва харитасозии GPIO тавассути TCP/IP.

• Автоматикунонии мутамарказ: Протоколи силсилавии кушода тавассути RS232/RS485 барои ҳамгироӣ бо Crestron, AMX, Extron ва дигар протсессори назорат.

• Интегратсияи пайгирии камера: баромади мустақими фармони силсилавӣ барои ангезиши пешакии камераи PTZ дар асоси фаъолияти фаъоли дарвозаи микрофон.

• Назорати мантиқии GPIO: 8 бандарҳои мантиқии бисёрфунксионалӣ танзимшаванда барои бастани тамосҳои беруна, потенсиометрҳои ҳаҷми физикӣ, нишондиҳандаҳои LED ё бекоркунии ҳолати изтирории ҳушдор оид ба сӯхтор.

Барномаҳои мақсаднок

• Ҳуҷраҳои корпоративӣ ва марказҳои конфронс: таҳкими нутқи баландсифат ва конфронси видеоии бе акси садо.

• Толорҳои таҳсилоти олӣ ва лексияҳо: Омезиши автоматии микрофон, триггери пайгирии камера ва тақсимоти матритсаи ҳуҷра.

• Марказҳои Ҳукумат ва Фармондеҳӣ: Коркарди садои эътимоднокии баланд бо бекоркунии ҳолати фавқулоддаи физикии GPIO.

• Аудиторияҳои бисёрфунксионалӣ ва Фазои чорабиниҳо: Тақсимоти динамикии садо ва ҳамоҳангсозии таъхири минтақа.

• Системаҳои AV-и тиҷорӣ: Тақсимоти мусиқии заминавии бисёрминтақавӣ ва системаҳои матритсаи пейджинг.

Мушаххасоти техникӣ

Саволҳои зуд-зуд додашаванда

Саволи 1: Оё FHBAVTEC MU‑0808 бекоркунии акси садоро барои платформаҳои видеоконфронси soft-codec ба монанди Zoom ё Microsoft Teams дастгирӣ мекунад?

Ҷавоб: Бале. Матритсаи Digital Audio MU-0808 8×8 дорои хусусияти ба сахтафзор бахшидашудаи бекоркунии акустикии акустикӣ (AEC) ва интерфейси аудиои ҳамгирошудаи 1-дар/1-баромади USB мебошад. Бо пайваст кардани MU‑0808 ба компютери утоқи конфронс тавассути USB, протсессор сигналҳои микрофони коркардшуда ва беэхо-эхо-ро мустақиман ба Zoom, Microsoft Teams ё Webex интиқол медиҳад ва ҳангоми аз байн бурдани акси садои дурдаст ва садои акустикии маҳаллӣ.

Саволи 2: MU‑0808 чӣ гуна конфигуратсия шудааст ва оё онро бо системаҳои идоракунии AV тарафи сеюм муттаҳид кардан мумкин аст?

Ҷавоб: MU‑0808 бо истифода аз нармафзори идоракунии компютери Windows тавассути Ethernet (TCP/IP) танзим шудааст, ки интерфейси визуалиро барои масири сигнал, танзими EQ, коркарди динамикӣ ва идоракунии пешакии саҳна таъмин мекунад. Барои ҳамгироии тарафи сеюм, дастгоҳ дорои протоколҳои кушодаи RS232 ва RS485 мебошад, ки имкон медиҳад назорати пурра тавассути контроллерҳои пайгирии камераи Crestron, Extron, AMX ё PTZ.

Саволи 3: Кадом вазифаҳоро ба 8 порти танзимшавандаи GPIO таъин кардан мумкин аст?

Ҷавоб: 8 бандарҳои мантиқии GPIO-ро метавон мустақилона ҳамчун вуруд ё баромади рақамӣ барномарезӣ кард. Ҳолатҳои маъмули истифодаи ҳамгироӣ аз пайваст кардани тугмаҳои физикӣ барои бозхонди пешакӣ таъиншудаи саҳна, пайвастшавӣ бо нишондиҳандаҳои ҳолати LED, ба кор андохтани хомӯшии системаи фавқулодда тавассути бастани тамоси ҳушдор аз сӯхтор ё пайваст кардани потенциометрҳои аналогӣ барои назорати садои минтақаи ба девор насбшуда иборатанд.

Саволи 4: Оё MU‑0808 барои микрофонҳои конденсатор қувваи фантомӣ медиҳад ва фоида чӣ гуна танзим карда мешавад?

Ҷавоб: Бале. Ҳама 8 вуруди аналогӣ дорои қудрати фантомии ба таври инфиродӣ ивазшавандаи +48V тавассути нармафзори идоракунӣ танзимшаванда буда, онро бо конденсатори касбӣ ва микрофонҳои сарҳадӣ комилан мувофиқ месозад. Афзоиши пешакии воридотӣ дар нармафзор аз 0 то +48 дБу танзим карда мешавад, то манбаъҳои гуногуни микрофон ва сатҳҳоро ҷойгир кунад.
